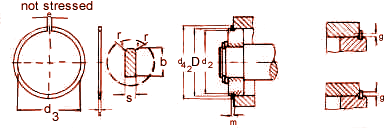

SNAP RING FOR SHAFT DIN 5417
| Nominal dimension |
RING | GROOVE | ||||||||||||
| Bearing
Outer dia. D |
s | Toler-
ance |
b | Toler-
ance |
d3 | Toler-
ance |
e | r
min. |
Coefficient
K (kg x mm) |
Weight
(kg/1,000) |
d2 | Toler-
ace |
m | Toler-
ance |
| 30 | 1.12 | -0.1 | 3.25 | -0.15 | 27.6 | +0.2 | 3 | 0.5 | 3200 | 2.78 | 28.17 | -0.25 | 1.35 | +0.3 |
| 32 | 1.12 | -0.1 | 3.25 | -0.15 | 29.6 | +0.2 | 3 | 0.5 | 3000 | 2.98 | 30.15 | -0.25 | 1.35 | +0.3 |
| 35 | 1.12 | -0.1 | 3.25 | -0.15 | 32.5 | +0.2 | 3 | 0.5 | 2800 | 3.22 | 33.17 | -0.25 | 1.35 | +0.3 |
| 37 | 1.12 | -0.1 | 3.25 | -0.15 | 34.1 | +0.2 | 3 | 0.5 | 2660 | 3.36 | 34.77 | -0.25 | 1.35 | +0.3 |
| 40 | 1.12 | -0.1 | 3.25 | -0.15 | 37.1 | +0.2 | 3 | 0.5 | 2420 | 3.60 | 38.10 | -0.25 | 1.35 | +0.3 |
| 42 | 1.12 | -0.1 | 3.25 | -0.15 | 39.0 | +0.3 | 3 | 0.5 | 2340 | 3.75 | 39.75 | -0.25 | 1.35 | +0.3 |
| 47 | 1.12 | -0.1 | 4.04 | -0.15 | 43.7 | +0.3 | 4 | 0.5 | 2560 | 5.30 | 44.60 | -0.25 | 1.35 | +0.3 |
| 50 | 1.12 | -0.1 | 4.04 | -0.15 | 46.7 | +0.3 | 4 | 0.5 | 2430 | 5.78 | 47.60 | -0.25 | 1.35 | +0.3 |
| 52 | 1.12 | -0.1 | 4.04 | -0.15 | 48.7 | +0.3 | 4 | 0.5 | 2340 | 5.92 | 49.73 | -0.25 | 1.35 | +0.3 |
| 55 | 1.12 | -0.1 | 4.04 | -0.15 | 51.4 | +0.4 | 4 | 0.5 | 2200 | 6.17 | 52.60 | -0.25 | 1.35 | +0.3 |
| 55* | 1.70 | -0.1 | 4.04 | -0.15 | 51.4 | +0.4 | 4 | 0.5 | 7700 | 9.39 | 52.60 | -0.25 | 1.90 | +0.3 |
| 56 | 1.12 | -0.1 | 4.04 | -0.15 | 52.4 | +0.4 | 4 | 0.5 | 2180 | 6.45 | 53.60 | -0.25 | 1.35 | +0.3 |
| 58 | 1.12 | -0.1 | 4.04 | -0.15 | 54.4 | +0.4 | 4 | 0.5 | 2100 | 6.67 | 55.60 | -0.25 | 1.35 | +0.3 |
| 62 | 1.70 | -0.1 | 4.04 | -0.15 | 58.4 | +0.4 | 4 | 0.5 | 6900 | 10.50 | 59.61 | -0.25 | 1.90 | +0.3 |
| 65 | 1.70 | -0.1 | 4.04 | -0.15 | 61.4 | +0.4 | 4 | 0.5 | 6600 | 11.00 | 62.60 | -0.25 | 1.90 | +0.3 |
| 68 | 1.70 | -0.1 | 4.85 | -0.15 | 63.5 | +0.4 | 5 | 0.7 | 7500 | 12.60 | 64.82 | -0.50 | 1.90 | +0.3 |
| 72 | 1.70 | -0.1 | 4.85 | -0.15 | 67.5 | +0.4 | 5 | 0.7 | 7100 | 14.70 | 68.81 | -0.50 | 1.90 | +0.3 |
| 75 | 1.70 | -0.1 | 4.85 | -0.15 | 70.5 | +0.4 | 5 | 0.7 | 6700 | 15.30 | 71.83 | -0.50 | 1.90 | +0.3 |
| 80 | 1.70 | -0.1 | 4.85 | -0.15 | 75.5 | +0.4 | 5 | 0.7 | 6400 | 16.30 | 76.81 | -0.50 | 1.90 | +0.3 |
| 85 | 1.70 | -0.1 | 4.85 | -0.15 | 80.3 | +0.5 | 5 | 0.7 | 6100 | 17.50 | 81.81 | -0.50 | 1.90 | +0.3 |
| 90 | 2.46 | -0.1 | 4.85 | -0.15 | 85.3 | +0.5 | 5 | 0.7 | 17400 | 26.60 | 86.79 | -0.50 | 2.70 | +0.3 |
| 95 | 2.46 | -0.1 | 4.85 | -0.15 | 90.3 | +0.5 | 5 | 0.7 | 16400 | 28.20 | 91.82 | -0.50 | 2.70 | +0.3 |
| 100 | 2.46 | -0.1 | 4.85 | -0.15 | 95.3 | +0.5 | 5 | 0.7 | 15500 | 29.20 | 96.80 | -0.50 | 2.70 | +0.3 |
| 110 | 2.46 | -0.1 | 4.85 | -0.15 | 105.3 | +0.5 | 5 | 0.7 | 14300 | 32.80 | 106.81 | -0.50 | 2.70 | +0.3 |
| 115 | 2.46 | -0.1 | 4.85 | -0.15 | 108.6 | +0.5 | 5 | 0.7 | 13600 | 34.40 | 111.81 | -0.50 | 2.70 | +0.3 |
| 115* | 2.82 | -0.1 | 7.21 | -0.15 | 108.6 | +0.5 | 7 | 0.7 | 30100 | 56.80 | 110.20 | -0.50 | 3.10 | +0.3 |
| 120 | 2.82 | -0.1 | 7.21 | -0.15 | 113.6 | +0.5 | 7 | 0.7 | 29000 | 60.60 | 115.21 | -0.50 | 3.10 | +0.3 |
| 125 | 2.82 | -0.1 | 7.21 | -0.15 | 118.6 | +0.5 | 7 | 0.7 | 28000 | 63.00 | 120.22 | -0.50 | 3.10 | +0.3 |
| 130 | 2.82 | -0.1 | 7.21 | -0.15 | 123.5 | +0.6 | 7 | 0.7 | 27000 | 65.60 | 125.22 | -0.50 | 3.10 | +0.3 |
| 140 | 2.82 | -0.1 | 7.21 | -0.15 | 133.5 | +0.6 | 7 | 0.7 | 25000 | 70.60 | 135.23 | -0.50 | 3.10 | +0.3 |
| 145 | 2.82 | -0.1 | 7.21 | -0.15 | 138.5 | +0.6 | 7 | 0.7 | 24000 | 73.00 | 140.23 | -0.50 | 3.10 | +0.3 |
| 150 | 2.82 | -0.1 | 7.21 | -0.15 | 143.5 | +0.6 | 7 | 0.7 | 23500 | 77.20 | 145.24 | -0.50 | 3.10 | +0.3 |
| 160 | 2.82 | -0.1 | 7.21 | -0.15 | 153.5 | +0.6 | 7 | 0.7 | 22000 | 81.00 | 155.22 | -0.50 | 3.10 | +0.3 |
| 170 | 3.10 | -0.1 | 9.60 | -0.15 | 161.8 | +0.6 | 10 | 0.7 | 36000 | 122.00 | 163.65 | -0.50 | 3.50 | +0.3 |
| 180 | 3.10 | -0.1 | 9.60 | -0.15 | 171.8 | +0.6 | 10 | 0.7 | 34500 | 128.00 | 173.66 | -0.50 | 3.50 | +0.3 |
| 190 | 3.10 | -0.1 | 9.60 | -0.15 | 181.6 | +0.7 | 10 | 0.7 | 32800 | 139.00 | 183.64 | -0.50 | 3.50 | +0.3 |
| 200 | 3.10 | -0.1 | 9.60 | -0.15 | 191.6 | +0.7 | 10 | 0.7 | 31200 | 148.00 | 193.65 | -0.50 | 3.50 | +0.3 |
| 210 | 3.10 | -0.1 | 9.60 | -0.30 | 201.6 | +0.7 | 10 | 1.2 | 29800 | 156.00 | 203.60 | -0.50 | 3.50 | +0.3 |
| 215 | 3.10 | -0.1 | 9.60 | -0.30 | 206.6 | +0.7 | 10 | 1.2 | 28800 | 165.00 | 208.60 | -0.50 | 3.50 | +0.3 |
| 225 | 3.50 | -0.1 | 10.00 | -0.30 | 215.0 | +0.7 | 10 | 1.2 | 41400 | 195.00 | 217.00 | -0.50 | 4.50 | +0.4 |
| 230 | 3.50 | -0.1 | 10.00 | -0.30 | 220.0 | +0.7 | 10 | 1.2 | 40600 | 200.00 | 222.00 | -0.50 | 4.50 | +0.4 |
| 240 | 3.50 | -0.1 | 10.00 | -0.30 | 230.0 | +0.7 | 10 | 1.2 | 39200 | 208.00 | 232.00 | -0.50 | 4.50 | +0.4 |
| 250 | 3.50 | -0.1 | 10.00 | -0.30 | 240.0 | +0.7 | 10 | 1.2 | 37300 | 217.00 | 242.00 | -0.50 | 4.50 | +0.4 |
| 260 | 3.50 | -0.1 | 10.00 | -0.30 | 249.0 | +0.8 | 10 | 1.2 | 36200 | 226.00 | 252.00 | -0.50 | 4.50 | +0.4 |
| 270 | 3.50 | -0.1 | 10.00 | -0.30 | 259.0 | +0.8 | 10 | 1.2 | 34800 | 234.00 | 262.00 | -0.50 | 4.50 | +0.4 |
| 280 | 3.50 | -0.1 | 10.00 | -0.30 | 269.0 | +0.8 | 10 | 1.2 | 33500 | 243.00 | 272.00 | -0.50 | 4.50 | +0.4 |
| 290 | 3.50 | -0.1 | 10.00 | -0.30 | 279.0 | +0.8 | 10 | 1.2 | 32300 | 252.00 | 282.00 | -0.50 | 4.50 | +0.4 |
| 300 | 4.50 | -0.2 | 12.00 | -0.30 | 286.0 | +0.8 | 10 | 1.5 | 79500 | 394.00 | 290.00 | -0.50 | 5.50 | +0.5 |
| 310 | 4.50 | -0.2 | 12.00 | -0.30 | 296.0 | +0.8 | 10 | 1.5 | 77000 | 407.00 | 300.00 | -0.50 | 5.50 | +0.5 |
| 320 | 4.50 | -0.2 | 12.00 | -0.30 | 306.0 | +0.8 | 10 | 1.5 | 74700 | 420.00 | 310.00 | -0.50 | 5.50 | +0.5 |
| 340 | 4.50 | -0.2 | 12.00 | -0.30 | 326.0 | +0.9 | 10 | 1.5 | 70200 | 446.00 | 330.00 | -0.50 | 5.50 | +0.5 |
| 350 | 4.50 | -0.2 | 12.00 | -0.30 | 345.0 | +0.9 | 10 | 1.5 | 66000 | 473.00 | 350.00 | -0.50 | 5.50 | +0.5 |
| 370 | 4.50 | -0.2 | 12.00 | -0.30 | 355.0 | +0.9 | 10 | 1.5 | 64000 | 486.00 | 360.00 | -0.50 | 5.50 | +0.5 |
| 380 | 4.50 | -0.2 | 12.00 | -0.30 | 365.0 | +0.9 | 10 | 1.5 | 63000 | 498.00 | 370.00 | -0.50 | 5.50 | +0.5 |
| 400 | 4.50 | -0.2 | 12.00 | -0.30 | 385.0 | +0.9 | 10 | 1.5 | 60100 | 525.00 | 390.00 | -0.50 | 5.50 | +0.5 |
Material : Spring steel HV 450 to 520 kg/mm2 or HRc 45 to 50
* According to DIN 5417, dated Aug.1942
Up to Sp 250 the rings listed above correspond to DIN 5417, sheet No.3,
dated April 1959 which is in acccordance
with the recommendations of the Technical Committee ISO/TC 4 'Ball
and Roller Bearings'
The circlips above 250 mm are in accordance with recommendations by
the 'Committee for Antifriction Bearings".
The differences in dimensions between the old rings of DIN 5417, dated
Aug.' 42 and the new issue are so small
(except Sp 55 and Sp 115) that they can be interchanged. For rings Sp
55 and Sp 115 both dimensions are given.
